CSW0808 带AoIP接口的紧凑型刀片式AES3/AES67多切一

CSW0808 带AoIP接口的紧凑型刀片式AES3/AES67多切一的设备，适合于规模化的安装部署场合

电信级设备架构

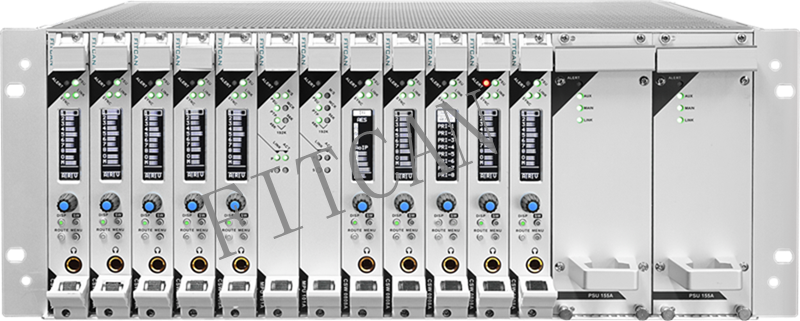

采用电信级设备常用的刀片式插卡结构，4U高度，可安装于标准19英寸机柜，单机箱最大可同时插入10块切换板卡、2 块主控板和 2 个电源，背板为双星形无源结构，全部板卡和电源均使用工业和汽车级元件，并支持热插拔，可长期不间断工作，支持不断电维护。

技术特点

切换源可以来自任何AES/EBU输入，或由主板导入的AoIP信号、本地垫乐信号，可以按需设置1-8个优先级形成应急八选一，支持自动及手动切换。

采用FPGA+单片机的架构，不含操作系统，切换支持同步和异步两种方式。

内置固态垫乐

每块板卡均内置了固态垫乐装置，可通过USB下载垫乐文件，支持恒定播放模式和应急触发播放模式。

掉电直通

每一块切换板卡均具备掉电直通功能，第一路输入和第一路输出断电直通。

AoIP核心功能

AoIP功能设计严格遵循GY/T304-2016（AES67）及GY/T322-2019（AES70）标准，CSW0808可通过AES70 Browser软件自动发现及管理，从而使设备管理及监测更加方便且全面，同时可通过AES70 Browser下发AES67流连接指令，配置切换器AES67流的接收和发送通道，从而实现对AES67流的连接管理。
AoIP信号接入通过主控板（AoIP采集卡) 集中完成，每块AoIP采集卡具备双AoIP端口（千兆网），接入通道数可达到80ch进80ch出。AoIP采集卡通过背板连接各子板，完成与子板间的音频数据和监控数据的交互，再通过网口接入管理平台，通过AES67+AES70标准协议来完成AoIP传输路由功能和远程监测管理功能。

基于GY/T322-2019 《网络音频应用的开放式控制架构》（AES70）标准的开放式控制构架使得我们在架构层面足够开放，本设备提供AoIP核心功能API接口协议，支持基于实际应用与业务场景的深度开发合作。

接口类型

输入接口： 4 个AES/EBU

输出接口： 4 个AES/EBU
GPI/O接口： 4 GPI + 4 GPO
标准USB接口： 1个
远程控制接口： 1个 RS485
性能指标

采样率： 48KHz/96KHz
量化深度： 24bit
标准输入输出阻抗： 110Ω ±10%
标准输出电平（信号幅度）： 4.5Vp-p
最小输入电平（输入电压灵敏度）： 200mVp-p
SRC 范围： 22.8K-192KHz

抖动： 0.003UI
