ACM3广播电台总控系统方案
基于AoIP的广播中心播控与监测解决方案

ACM3广播电台总控系统方案



        ACM3是基于AoIP技术的广播中心播控与监测解决方案,涵盖了制作、播出及主控机房各类常用设备,并拥有统一的软件管理平台,能依据系统规模、使用场合、应用层次的不同自由组合,既可以单独搭建播控或者监测系统,也可以合二为一,组成一体化的播控+监测系统。

        ACM3是由一系列硬件设备和软件模块组成的生态系统,能提供包括超融合矩阵、数字调音台、数字音频路由器、智能切换器、带监测的数字音分等AoIP硬件设备,目前均已升级为遵循GY/T 304-2016和GY/T 322-2019标准的合规产品。还能接入和管理来自不同厂家的符合AES67和AES70标准的、部分兼容AES67的以及带网管功能的音频及非音频产品(如传统矩阵、视频监控、动环监测等)。对于不具备AoIP接口的音频设备,我们还提供了CR100音频路由器来完成转接。
网络架构

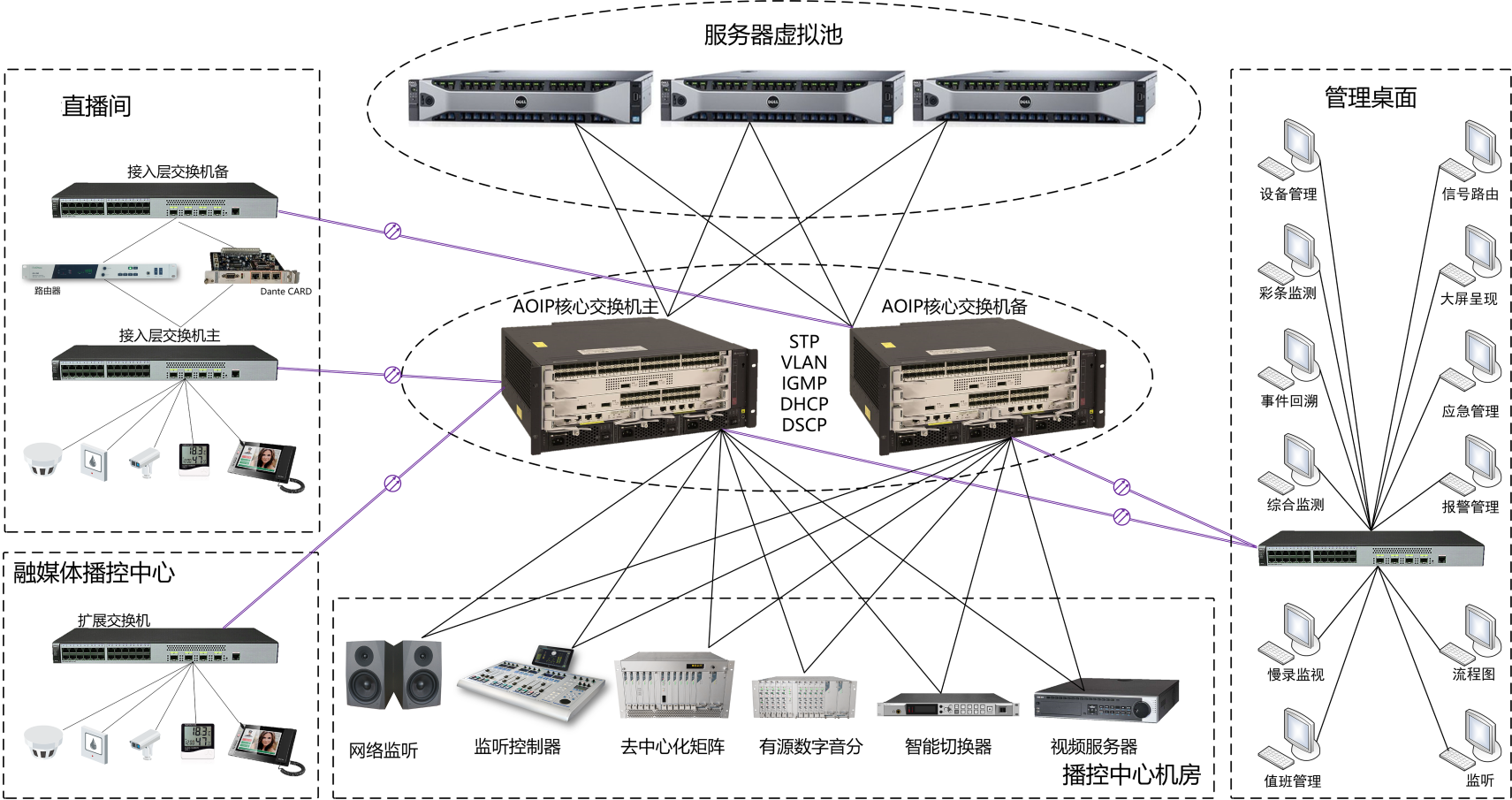

        ACM3系统基于IP局域网络建立,一方面满足AoIP业务的需要,另一方面承载音频设备的其它通信业务,以及视频监控、环境监测等非音频信息。鉴于AoIP的网络技术特性,通过拓扑优化、VLAN 划分、QoS策略以及三层交换机制来满足各自的业务需求。ACM3 通常由主备两个镜像网络构成冗余架构,网络组成及设备接入如下图所示:




应用模式

        ACM3管理平台采用分层架构,由数据层、支撑层、应用层和展现层组成。音频设备类管理采用AES70,整合音频设备及AoIP流的接入和管控。从数据层、支撑层获取数据并进行分类、组合处理,以实现各项应用及大屏呈现,包括设备管理、路由调度、运行分析、报警处置,以及值班管理等。ACM3建有统一的消息中心,对所记录的日志信息和触发的异常报警进行分类存储,协同调度,实现各展示平台上同步联动、同步解除,并进行深度分析和决策辅助。

        ACM3能根据用户的需求搭建不同安全等级和规模的系统,支持构建传统音频与AoIP音频的混合框架,并进行深度融合,能实现多重异构备份和策略化处理,以适应用户各层次的要求。

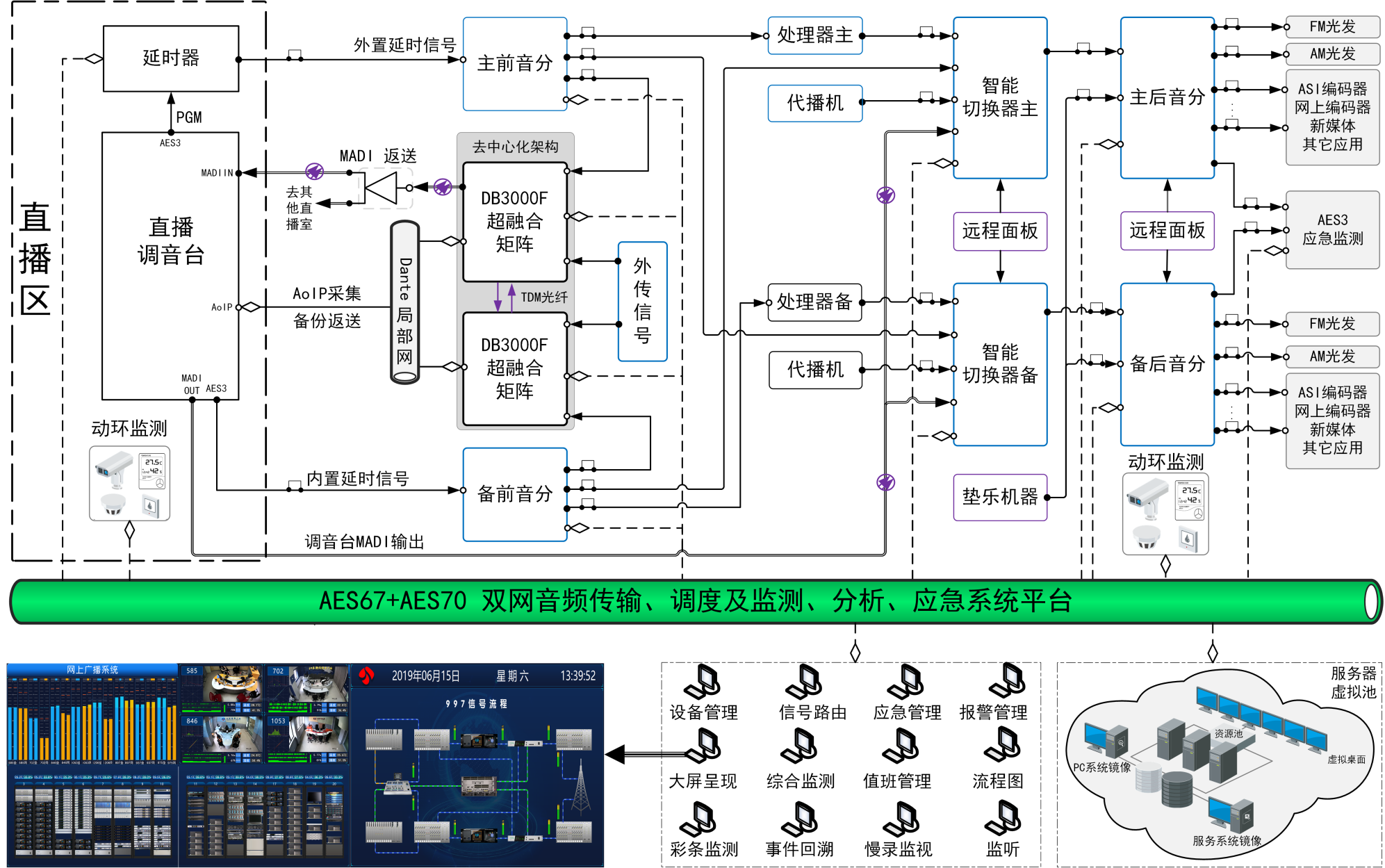

下图展示了ACM3在广播总控应用的典型案例:
